El soporte inferior es la pieza que nunca debes desatornillar
Los dos herrajes de acero en L en las esquinas inferiores de tu puerta son donde terminan los cables de elevación, lo que significa que retienen toda la energía almacenada del sistema de resortes cada vez que la puerta está cerrada. Son la razón por la que las puertas de garaje llevan etiquetas de advertencia, y son el único componente que convierte una reparación rutinaria en una visita a urgencias.
Tres hechos sobre los soportes
El soporte inferior está cargado
siempre, incluso con la puerta cerrada
El superior guía
la sección hacia la curva
Los soportes sujetan el cable
por eso son peligrosos
Los soportes de una puerta de garaje

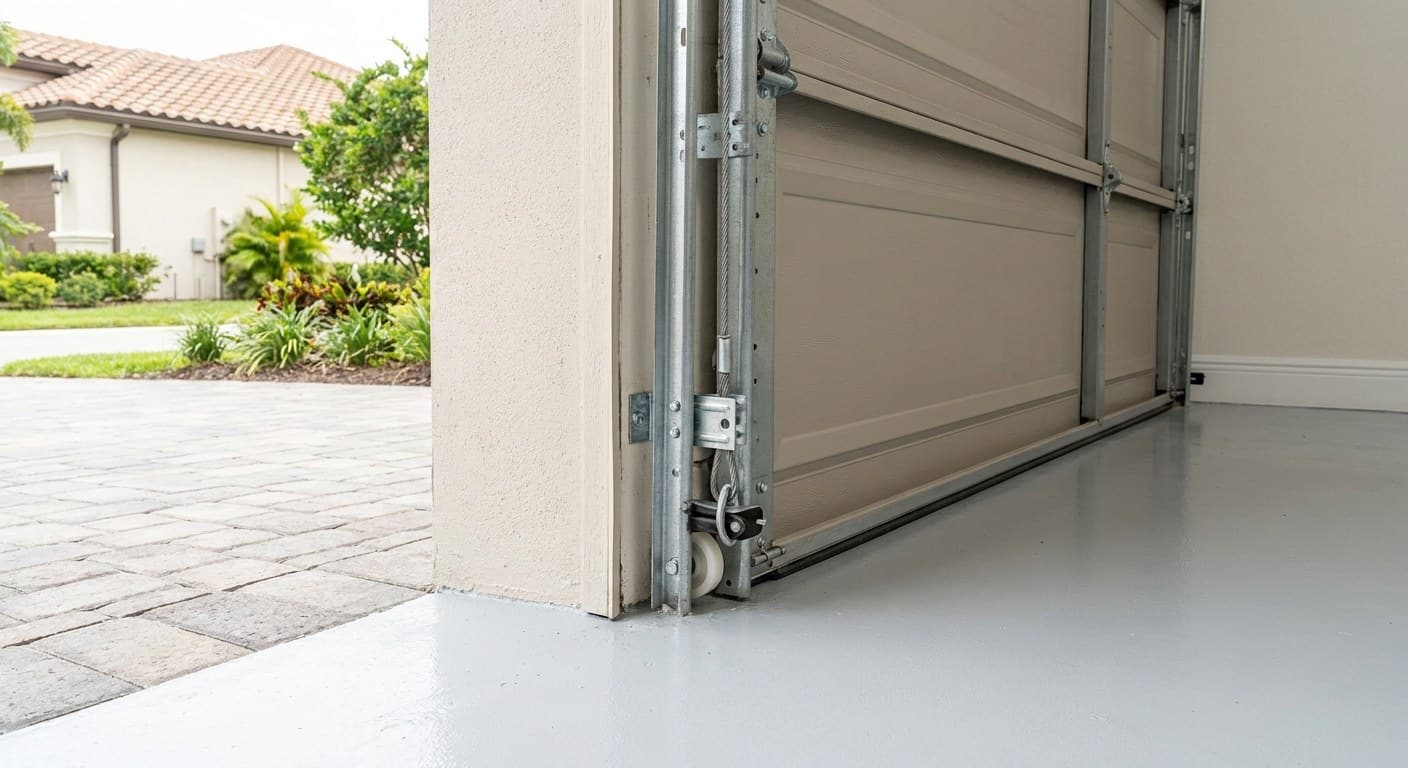

Soporte inferior
Donde se fija el cable de izaje — a plena tensión en todo momento
Soporte superior
Lleva el rodillo superior al riel horizontal
Soportes de riel
Fijan el riel horizontal al techo o la pared
Anclaje a la jamba
En una puerta clasificada, la aprobación indica estas fijaciones
Síntomas de soportes y qué significan
| Síntoma | Qué significa | Urgencia | Siguiente paso |
|---|---|---|---|
| Soporte inferior flojo o doblado | La fijación más cargada de la puerta | Urgente | Nunca lo toque usted |
| Soportes de riel saliéndose del techo | La vibración aflojó la tornillería | Pronto | Agende antes de que el riel se mueva |
| Un soporte visiblemente doblado | Impacto o sobrecarga | Pronto | Cámbielo, nunca lo enderece |
| Fijaciones arrancadas de la jamba | Anclajes equivocados o marco podrido | Urgente | Esto es lo que falla en una tormenta |
| Tras un roce de vehículo | Los soportes se deforman antes que los paneles | Pronto | Pida revisión del conjunto |
| En una puerta clasificada | Las fijaciones las indica la aprobación | Rutina | Solo los anclajes aprobados mantienen la clasificación |
El soporte inferior es la pieza que nunca se toca
Nunca lo afloje
Sujeta el cable a plena tensión, cerrada o abierta
Se suelta de forma explosiva
Es una causa habitual de lesiones graves
Llame en su lugar
Liberar la tensión con seguridad exige barras y formación
Nunca haga esto…
- Nunca lo afloje
- Se suelta de forma explosiva
- Llame en su lugar
2
soportes anclan todo el sistema de resortes
Oval
el agujero ovalado condena el soporte
Clamps
en el riel antes de desmontar nada
Más detalle, si lo quiere

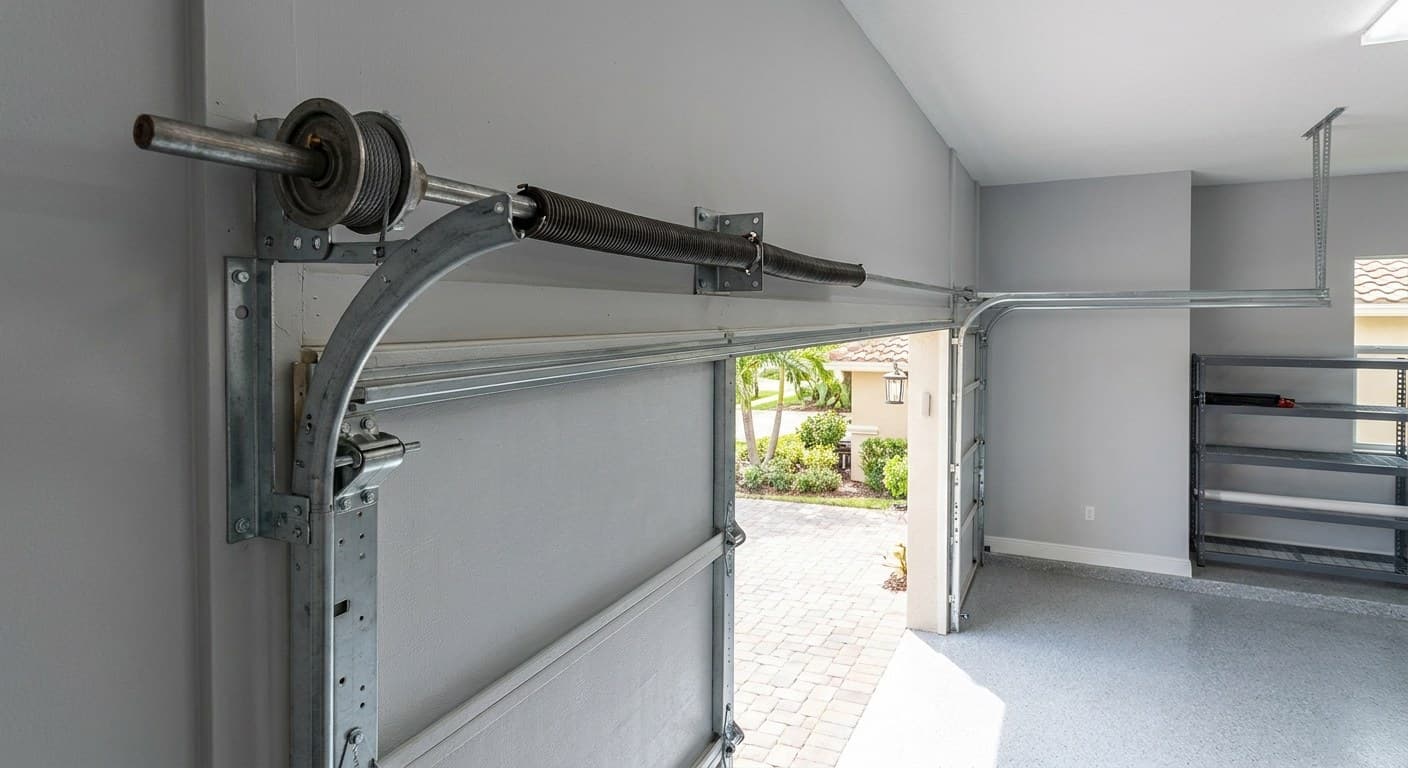

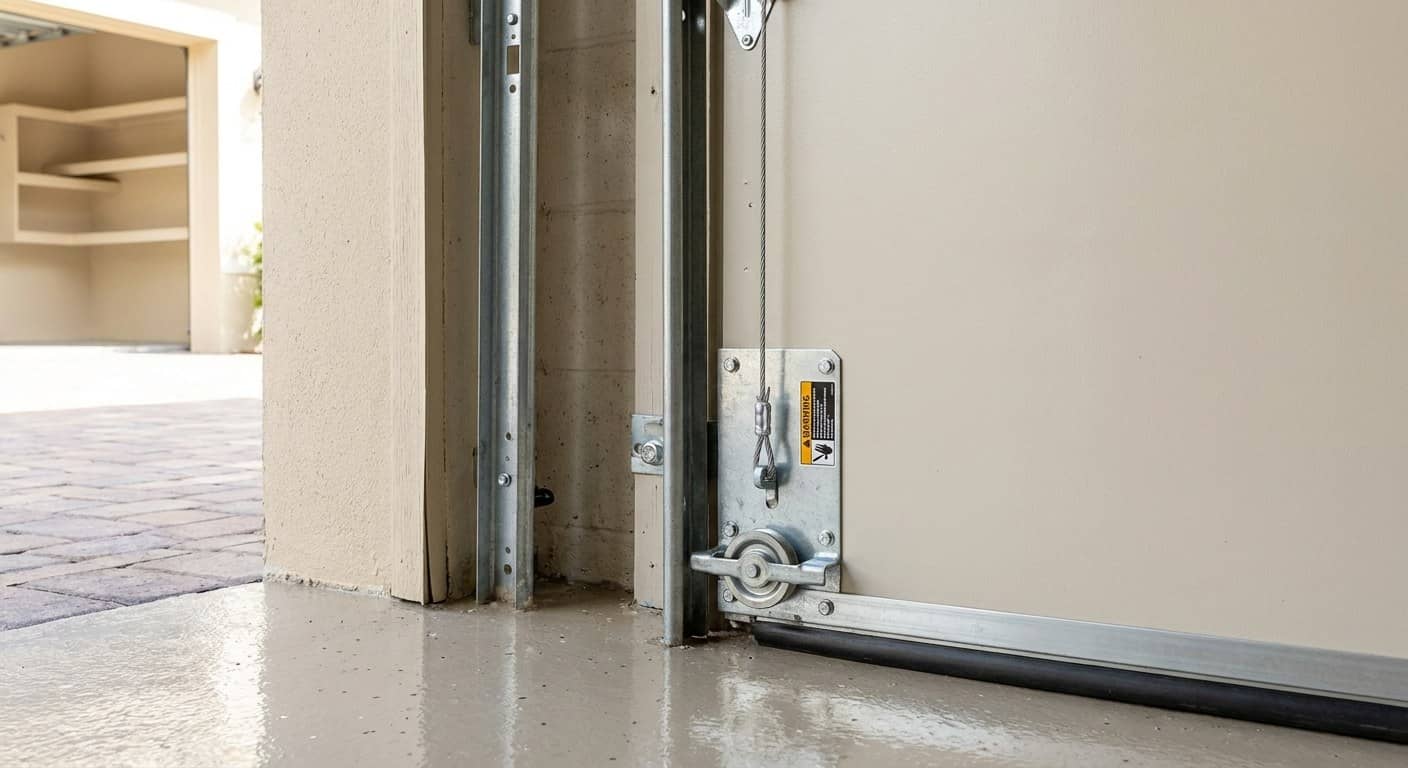

Qué significa realmente la etiqueta de advertencia
Los fabricantes imprimen una advertencia directamente en este soporte porque el peligro no es evidente al mirarlo. Cerrada, la puerta parece inerte — pero el cable unido a ese soporte está bajo la misma tensión que almacena el resorte, y el soporte es lo único que lo retiene. Quítale los tornillos y el soporte se convierte en un proyectil que viaja por la línea del cable.
Por eso también el consejo ante un resorte roto es dejar la puerta cerrada. Un propietario que razona que si el resorte ya se rompió la tensión debe haber desaparecido, comete un error comprensible: en una puerta de dos resortes el que sobrevive sigue completamente cargado, y en una de un solo resorte el cable todavía puede quedar cargado por el peso de los propios paneles.

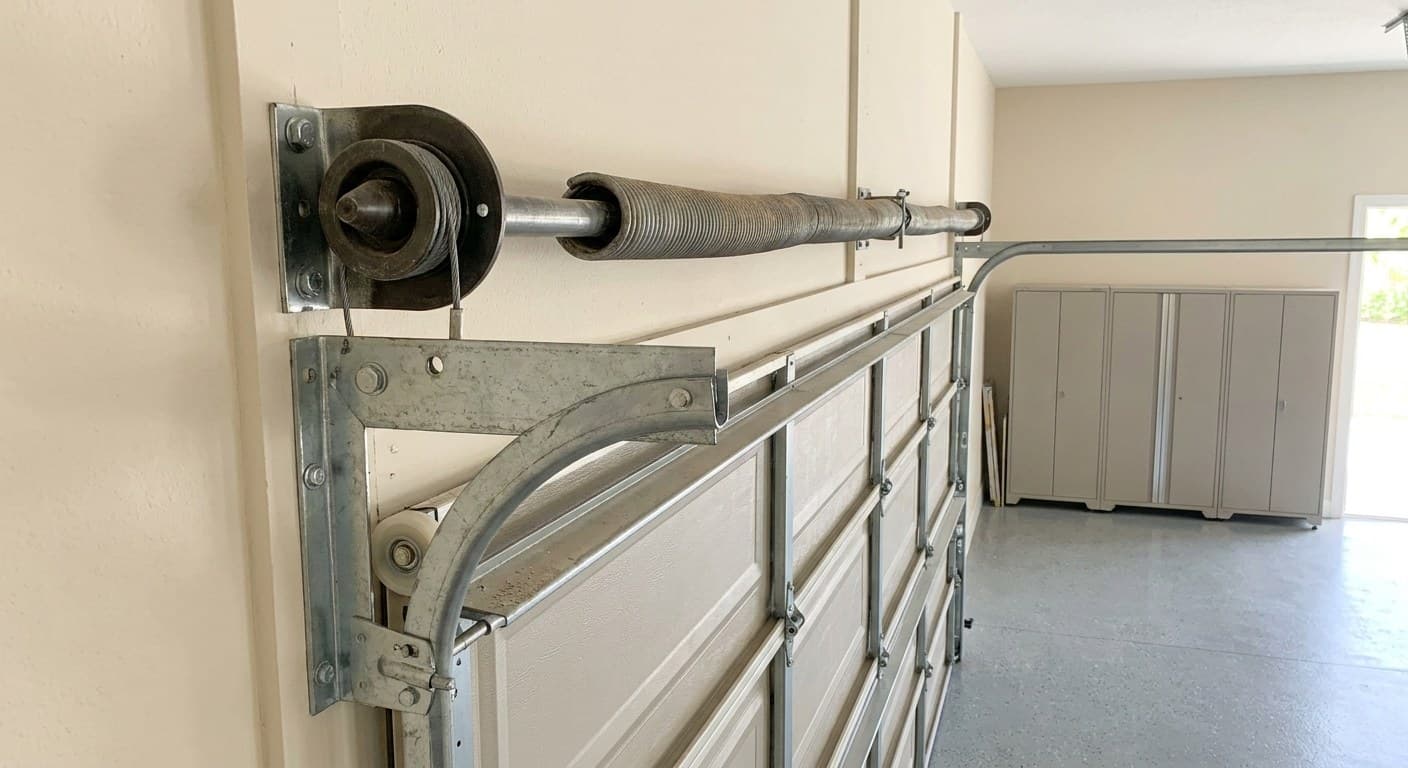

Cómo fallan, y cómo se ve
La falla habitual es la ovalización: el agujero por el que pasa el pasador del cable se estira despacio bajo carga cíclica hasta que el pasador ya no asienta a escuadra. Lo ves como un cable que queda en ligero ángulo en vez de bajar recto desde el tambor. Si se deja demasiado, el pasador termina saliéndose del agujero deformado, y ese lado de la puerta cae sin aviso.
La corrosión es la segunda vía, y aquí es peor que casi en cualquier lado porque estos soportes quedan a nivel del piso. Cada vez que entra agua a la losa — un aguacero fuerte de la tarde que se cuela bajo el burlete, un garaje que recibió marejada — se encharca justo donde van atornillados. El óxido que comió el doblez de la L es daño estructural, no cosmético.

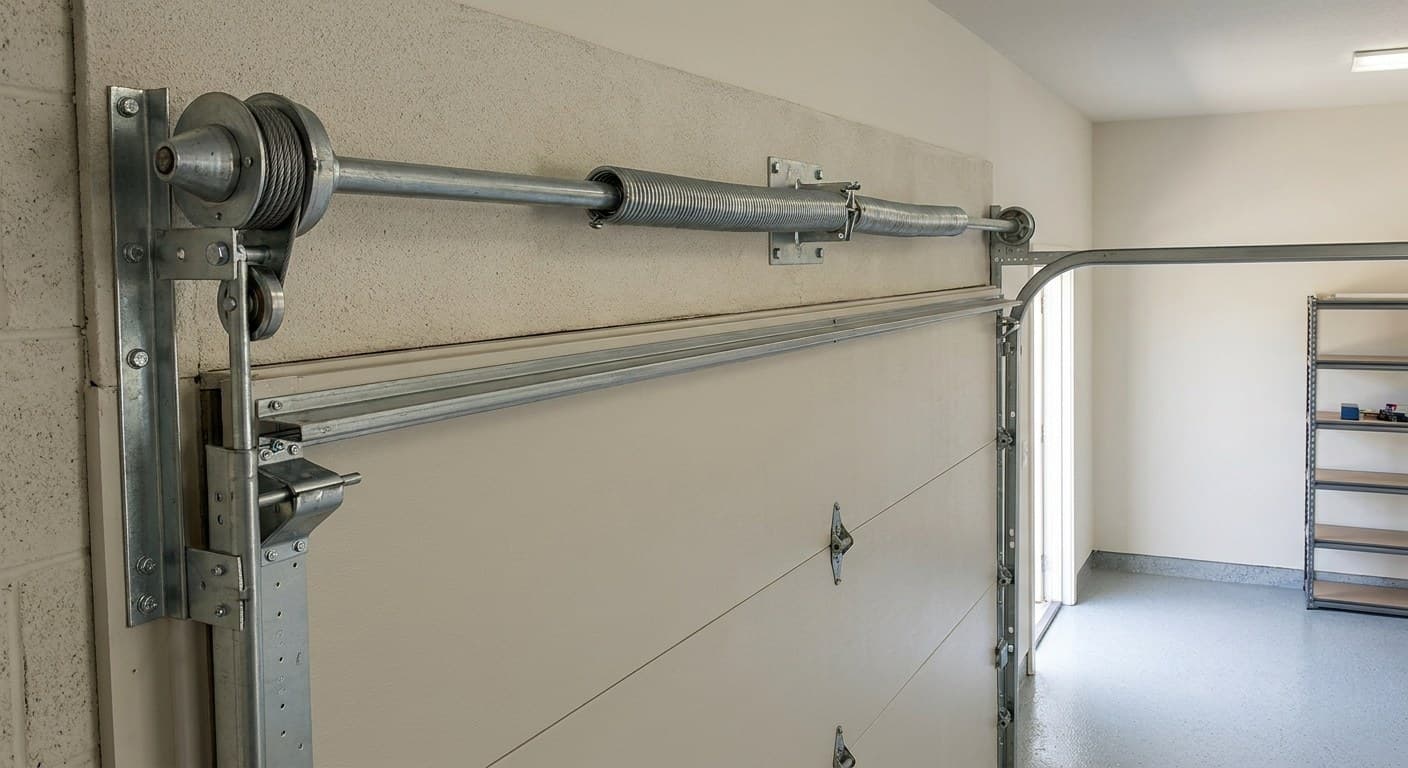

Cambiar uno correctamente
La secuencia no es negociable: asegurar la puerta cerrada con prensas en el riel, desenrollar el resorte en incrementos medidos con barras de carga apropiadas hasta que los cables queden flojos, y solo entonces retirar el soporte. Montar el nuevo, reasentar el pasador del cable, volver a enrollar al número de vueltas calculado, y probar el balance a mano antes de reconectar el motor.
En una puerta aprobada hay un paso más que suele omitirse: en un conjunto de Miami-Dade el soporte inferior forma parte a menudo de la configuración ensayada, fijado con tornillería especificada sobre un respaldo especificado. Un repuesto genérico atornillado a lo que haya detrás puede sostener el cable y aun así dejar la puerta fuera de la configuración bajo la que fue aprobada.
Soportes inferiores: las preguntas que importan
La etiqueta del soporte inferior está borrada. ¿Sigue siendo peligroso?
El peligro de un soporte inferior está en la mecánica, no en la pegatina, y un soporte viejo con la etiqueta ilegible preocupa incluso más.
- Los años alargan el agujero del pasador
- Los años corroen el interior del pliegue
- Trate todo soporte inferior como vivo si está cerrada
¿Se puede cambiar el soporte inferior sin tocar los resortes?
Un soporte inferior no puede cambiarse con seguridad sin atender los resortes, porque el cable que lleva está cargado por ellos.
- Las mordazas van al riel antes de soltar nada
- Algunos métodos trasladan la carga en vez de soltarla
- Todo método legítimo empieza quitando la carga
El garaje se inundó la temporada pasada. ¿Hay que revisar los soportes?
Los soportes son lo primero que hay que mirar tras una inundación, porque el agua estancada queda justo a su altura.
- La corrosión del pliegue no se ve de pie
- El metal del doblez, comprobado a mano
- Los anclajes al muro o a la losa
¿Cómo se sabe que un soporte inferior llegó al final?
Un agujero de pasador ovalado es la señal que da por acabado un soporte inferior, tenga el aspecto que tenga el resto.
- El agujero era redondo cuando la puerta era nueva
- Uno ovalado deja bailar el extremo del cable
- Los dos soportes se renuevan juntos
Fuentes
- Comisión de Seguridad de Productos de Consumo de EE. UU.
- Condado de Miami-Dade — Control de Productos y Permisos
Editado por Avidan Benichay · Actualizado el
